Objetivo
O objetivo deste experimento é construir um sistema em que uma coluna de água conduza luz de forma curva, o que mostra o fenômeno da reflexão total.
Contexto
Quando um raio de luz se propaga em um meio com um determinado índice de refração e tenta atravessar para outro meio com índice de refração menor do que este em que ela vêm se propagando, parte da luz será refratada e a outra parte será refletida.
Se aumentarmos o ângulo de incidência do raio de luz neste novo meio, chegará a um ângulo em que toda luz será refletida.
À este ângulo damos o nome de Ângulo Limite e à este fenômeno Reflexão Total.
Idéia do Experimento
Um sistema é arranjado de modo tal que a água que escoa de um furo feito em uma garrafa e iluminado por uma lanterna, conduza alguns raios desta luz emitida pela lanterna durante sua trajetória. Colocando um aparato (como a mão por exemplo) no final do feixe de água que sai da garrafa, observa-se uma luminosidade de espessura do feixe d'água.
Pode-se concluir então que o feixe d'água conduz a luz até o aparato.
É interessante salientar que este é o mesmo princípio utilizado pela condução de luz dentro da fibra óptica.
Tabela do Material
| Item | Comentários |
| Garrafa de óleo de cozinha | Plástica e transparente. |
| Tinta acrílica | Pode-se também usar qualquer tipo de tinta ou fita isolante para impedir que a luz atravesse uma das faces da garrafa de óleo. |
| Pincel para aplicar a tinta | |
| Lanterna | |
| Água | |
| Recipiente para colher a água | Pode ser utilizado uma bacia ou um recipiente grande qualquer. O experimento também pode ser realizado em uma pia, sendo que, a água que escoa da garrafa pode vir direto da torneira e ser recolhida pela pia quando sai da garrafa. |
Montagem
- Corte a parte superior da garrafa, retirando a boca. Limpe o interior dela com detergente.
- Faça um furo, com aproximadamente meio centímetro de diâmetro, em uma das faces da garrafa de óleo, o mais baixo possível.
- Pinte com tinta a face da garrafa em que foi feito o furo. Nós usamos tinta acrílica e deixamos secar por aproximadamente um dia.
- Tape o furo, coloque água na garrafa e ilumine, com a lanterna, a face oposta à face que está pintada.
- Solte o furo e coloque a mão no feixe da água que escorre da garrafa.
Comentários
- Para que o experimento seja realizado com sucesso o ambiente deve permanecer o mais escuro possível.

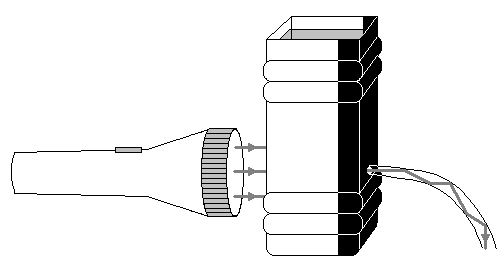

Esquema Geral de Montagem
Projeto Experimentos de Física com Materiais do Dia-a-Dia - UNESP/Bauru
AGR/FCL
