FÍSICA - MULTIPLICAÇÃO DE IMAGENS (ÓTICA)

Objetivo

O objetivo deste experimento é demonstrar que a associação de espelhos pode multiplicar imagens, ou seja, podemos aparentemente ter a reflexão de um objeto refletido.

Contexto

Associando espelhos corretamente, é possível fazer com que as imagens refletidas se multipliquem de acordo com o ângulo formado entre as faces dos espelhos.

Idéia do Experimento

Dois espelhos têm um de seus lados unidos de modo que eles possam ser dispostos formando um ângulo.
O ângulo menor fica entre as faces reflexivas. Coloca-se uma moeda entre as faces.
Os raios de luz que partem dela chegam ao observador de vários modos:
1 - Saem diretamente: imagem real.
2 - Fazem uma única reflexão nos espelhos: primeira ordem; imagem virtual.
3 - Fazem duas ou mais reflexões: segunda ordem; imagem virtual, terceira ordem; imagem virtual etc.

Tabela do Material

Item	Observações
Dois espelhos	Destes pequenos, com as bordas laranja e de plástico. Geralmente são encontrados em supermercados ou bazares.
Fita adesiva	Durex ,fita crepe ,fita isolante etc.
Moeda

Montagem

• Retire as bordas dos espelhos.
• Cole os dois espelhos com a fita adesiva no lado não reflexivo. Deixe um espaço entre os espelhos de modo que se possa encostá-los, quando montados.

---

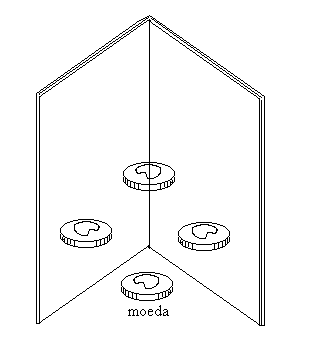

Esquema Geral de Montagem

Na figura abaixo não aparecem todas as imagens que são formadas, para não saturar o desenho.
